医械运输验证(ASTM D4169)

2020/1/30 21:21:29

详细介绍



测试信息


测试方法 : ASTM D4169-16Standard Practice for Performance Testing of Shipping Containers and Systems (DC-13, Level Ⅱ)


测试项目 : 程序A人工搬运试验1、程序C车载堆码试验、程序F松散振动试验、程序I低气压试验、程序E车载振动试验、程序J集中冲击试验、程序A人工搬运试验2

1、 试验前样品状态


ASTM D4169测试来样状态


2、面标识


ASTM D4169测试样品面标识


3、试验过程


3.1 人工搬运试验1(ASTM D4169-16标准-程序A


跌落顺序

跌落部位

跌落高度

1

(1)

381mm

2

(3-5)

3

(2-3)

4

(2-3-5)

5

(3-4-6)

6

(3)

                                     每个部位跌落1次,共跌落6次。


人工搬运试验

(3-5)


3.2  车载堆码试验ASTM D4169-16标准-程序C


压缩负载计算

L=MxJx(H-h)/hxF

M

产品重量,5.9kg

J

9.8N/kg

H

******堆垛高度,2.7m

h

样品高度,0.495m

F

安全系数,7.0

L

负载,1803N



车载堆码试验

车载堆码试验谱图

测试中

测试曲线


3.3  松散振动试验ASTM D4169-16标准-程序F


测试总时间

40分钟

测试面(3

CPM 220,持续20分钟

测试面(4

CPM 220,持续10分钟

测试面(6

CPM 220,持续10分钟



松散振动试验

松散振动试验控制面板

面(3

控制面板


3.4 低气压试验ASTM D4169-16标准-程序I


海拔高度

4267m

测试时间

60min



低气压试验

低气压试验控制面板


3.5  车载振动试验ASTM D4169-16标准-程序E


测试类型

道路运输(卡车)

测试时间

总时间60分钟,其中高等级5分钟(Grms 0.70),中等级15分钟(Grms 0.54),低等级40分钟(Grms 0.40),样品面3向下。


  表1(卡车):


频率(Hz)

功率谱密度(g2/Hz)

/

高等级

(Grms 0.70)

中等级

(Grms 0.54)

低等级

(Grms 0.40)

1

0.00072

0.00072

0.0004

3

0.030

0.018

0.010

4

0.030

0.018

0.010

6

0.0012

0.00072

0.00040

12

0.0012

0.00072

0.00040

16

0.0060

0.0036

0.0020

25

0.0060

0.0036

0.0020

30

0.0012

0.00072

0.00040

40

0.0060

0.0036

0.0020

80

0.0060

0.0036

0.0020

100

0.00060

0.00036

0.00020

200

0.000030

0.000018

0.000010

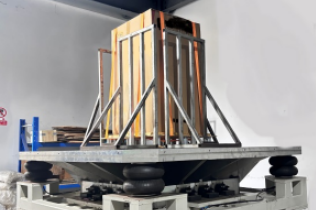

车载振动试验

车载振动试验谱图

3

测试谱图(高等级5分钟)

车载振动试验测试谱图

车载振动试验测试谱图2

测试谱图(中等级15分钟)

测试谱图(低等级40分钟)



测试类型

空运

测试时间

总时间120分钟,测试等级Grms 1.05),样品面3向下。



 车载振动试验2

车载振动试验测试谱图3

3

测试谱图


  表2(空运):


频率(Hz)

功率谱密度(g2/Hz

/

Grms 1.05

2

0.0002

12

0.01

100

0.01

300

0.00001



  3.6 集中冲击试验ASTM D4169-16标准-程序J


冲击能量

5.4J

冲击高度

800mm



集中冲击试验



3.7 人工搬运试验2ASTM D4169-16标准-程序A


跌落顺序

跌落部位

跌落高度

1

(2-5)

381mm

2

(2)

3

(5)

4

(1-2-5)

5

(1-2)

6

(3)

762mm

                                     每个部位跌落1次,共跌落6次。


人工搬运试验2

(2-5)



4、测试结果


样品外箱

外箱外观正常,未出现损坏。

包材

包材外观正常,未出现损坏。

单包装

单包装外观正常,未出现损坏。

内部样品

内部样品的外观正常,无可视损坏等异常。



4.1 试验后样品状态


ASTM D4169测试后样品状态
