　　GB/T 4996 底铺板抗弯试验要点

　　一适用范围与目的

　　适用对象：评估在双轨输送机和小跨度梁式货架搬运工况下，托盘底铺板横跨在垫块或纵梁之间的强度与刚度。

　　试验项目：包含5a 抗弯强度与5b 抗弯刚度两项；性能等级与判定阈值需与GB/T 4995-2014《平托盘性能要求与试验选择》配套使用。

　　本试验的核心目标在于对应用于双轨输送机和小跨度梁式货架上的托盘进行详细评估，尤其是评估其在搬运过程中底铺板横跨托盘垫块或纵梁时展现的强度和刚度特性。这项评估对于确保托盘在实际使用中的可靠性和安全性至关重要。

　　二试验布置与关键参数

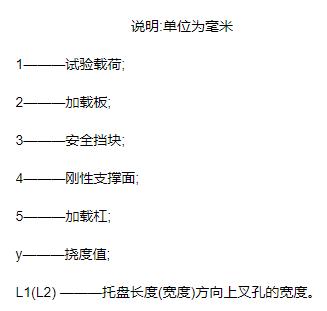

　　●试样状态：托盘顶铺板朝下，置于平整、坚硬、刚性的水平面上。

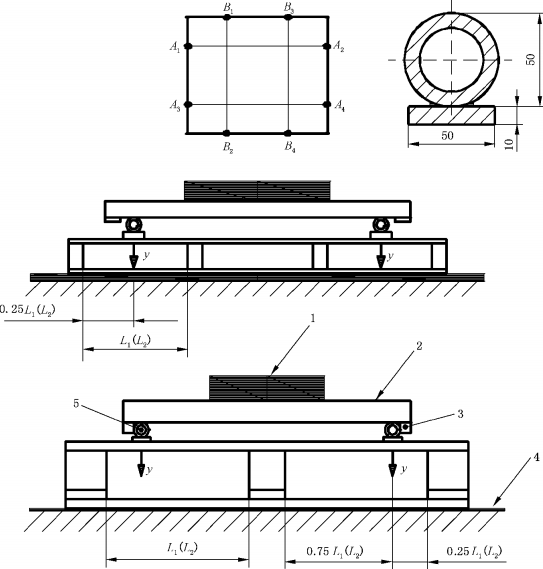

　　●加载布置：两根加载杠对称置于底铺板上，加载杠中心距托盘外侧垫块或纵梁的内侧边为0.25L1或0.25L2（L1、L2为托盘长度与宽度）；加载杠可伸出铺板或与外缘平齐。

　　●方向性：若托盘在长度与宽度两个方向均设置底铺板，需在两个方向分别进行试验。

　　●加载方式：采用加载板与试验设备施加其余试验载荷；若为静载荷，加载过程应均衡。

　　三试验步骤

　　◆5a 抗弯强度

　　ⅰ通过加载板逐步施加载荷，直至某一底铺板破裂或出现过度挠曲/变形；

　　ⅱ记录该工况下的极限载荷值（单位：N 或 kN），作为底铺板抗弯强度。

　　◆5b 抗弯刚度

　　ⅰ以5a测得的极限载荷的(1.5±0.5)%作为基准载荷；按GB/T 4995 表1确定满载；

　　ⅱ在加载杠方向对应的A1、A2、A3、A4或B1、B2、B3、B4测点测量挠度 y，并在以下四个时刻记录最大值：

　　a）加到基准载荷时；b）加到满载时；c）满载结束时；d）卸载结束时；

　　ⅱ刚度合格性按GB/T 4995 表1的性能极限判定。

　　四结果判定与报告

　　判定依据：

　　●强度：试验中不得出现构件破裂或过度变形；以极限载荷表征能力；

　　●刚度：在规定载荷与四个测量时刻的挠度应满足GB/T 4995对应限值。

　　◆建议包含：托盘规格型号、试验方向与加载布置示意、基准载荷与满载、各测点挠度-时间历程、极限载荷、刚度判定结果、试验环境条件与设备信息、试验日期与人员等，以便复现与追溯。

[page]

　　通过对这些数据的详细记录和分析，研究人员可以全面了解底铺板的抗弯刚度特性，从而为托盘的设计和优化提供科学依据。最终，依据GB/T4995一2014表1中的性能极限标准，对底铺板的抗弯刚度进行综合评估，确保其在实际应用中能够满足各种复杂工况的需求。应用与重要性底铺板抗弯性能在物流与仓储行业中发挥着举足轻重的作用。

　　托盘的底铺板抗弯能力不仅直接影响其使用效率和使用安全性，通过进行专业的抗弯试验，还能全面掌握托盘在不同载荷条件下的具体性能表现。这为托盘的结构设计优化提供了坚实的数据支撑，显著提升其在实际应用中的可靠性与使用寿命。按照GB/T4996标准进行的托盘抗弯试验，对于确保托盘在各种复杂操作环境中的稳定性与安全性具有不可替代的关键作用。这一标准有助于促进物流和仓储行业向着更加健康、高效的方向发展。
