瓦楞纸箱有别于纸袋是在于它用作刚性客器。使用时，要维持一定的形状。瓦楞纸箱失效的主要原因就是压溃，失去刚性。研究表明体现纸箱刚性的一个重要指标是纸箱頂面到底面的抗压强度，而纸箱的抗压强度又直接与瓦楞的边压强度有关。

　　瓦楞纸箱的边压强度是反映瓦楞.纸箱物理性能的一个重要指标，它与粘合剂、面纸、里纸、瓦楞纸的质量及瓦楞成型有关。边压强度高的瓦楞纸箱抗压强度也高;边压强度低的瓦楞纸箱抗压强度也低。所谓边压强度是指一定宽度的试样，单位长度所能承受的压力。承受垂直于瓦楞方向压力的能力叫水平边压强度(测时瓦楞:呈水平状况)，承受平行于瓦楞方向压力的能力叫垂直边压强度(测时瓦楞呈垂直状态)。国家标准GB6546和国际标准ISO3037所指边压强度是指垂直边压强度。通常所谓边压强度皆指垂直边压强度。它是测定瓦楞纸板物理强度大小的重要标志之一。边压强度主要体现瓦楞纸箱在堆码过程中的耐压能力。这一指标可用来比较相同条件下生产的但不是同一批产品的质量;也可以用来比较不同材料生产的瓦楞纸板的边压强度。边压强度的大小取决于楞形的完善、粘结牢度、原纸的质量。

　　边压强度的大小与试样裁切有关

　　1.取样裁切时对瓦楞纸板表面产生压力，取样处棱峰受挤压，里纸、面纸边缘有裂迹，从而影响了原有棱型的边压强度。

　　2.取样裁切宽度为25mm t 0.5mm的矩形时其两头大小不一，即边缘不平行，使其两头受力不匀，当向其施加压力时，由于应力集中，使试样很快压溃，大大地降低了边压强度。

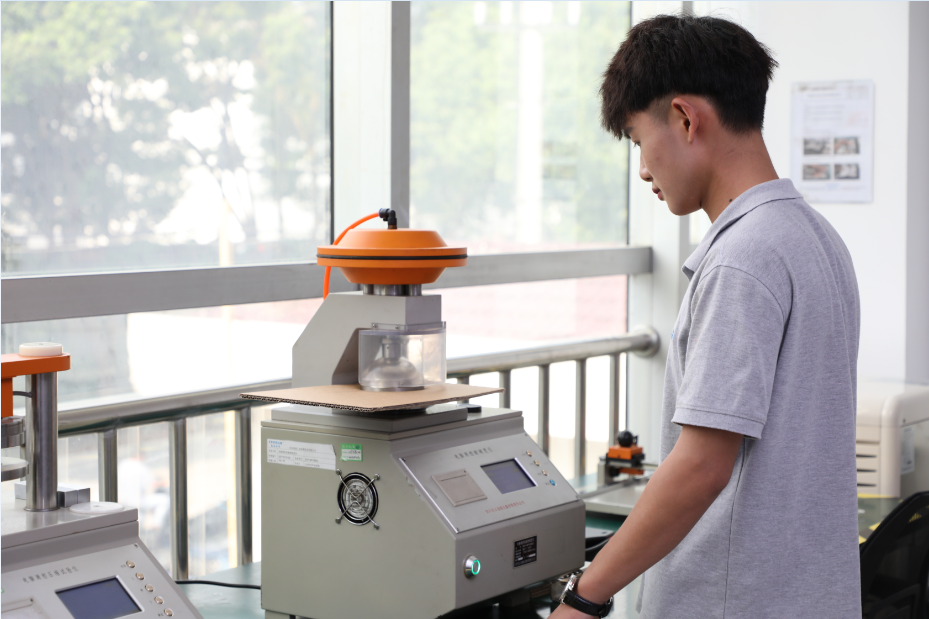

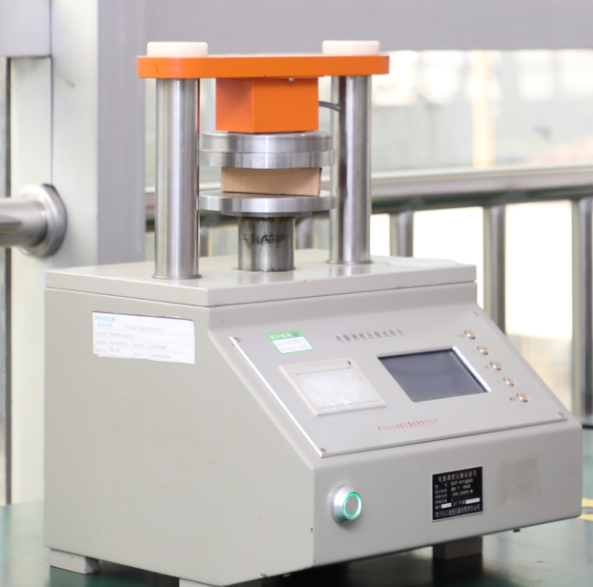

　　3.取样裁切宽度为25mm土0.5mm时误差较大，超过标准规定的土0.5mm的范围，特别是裁切两端截面有倾斜,与里纸、面纸不垂直时，较大地影响了边压强度。试样不能有机械压痕、印刷痕迹和损坏，测试前将试样放在20C土2C，RH50% 士5%的环境下处理24h,并在此环境下进行测试。将试样t于下压板的正中间，使试样的短边垂直于两压板。为避免测试过程中试样倾斜，压板可以用很细的刚玉砂纸包上，在包裹时应注意保持其表面的平整度和平行度。也可以在测试前用两个截面为20mm x 20mm x100mm的长方形打磨平滑的金属块作导块支持试样,并使试样垂直于压板，将试样保持原垂直状态，开动测定器使压板与试样接触并施加压力，当加压至50N时，移开导块，至试样压坏后读取试样可以承受的最大压力。精确至1N.按上述步橐测试剩余的试样，将所测数据求出算术平均值，则可按下式计算出边压强度:

　　R= (F x 103) L，

　　其中: R为边压强度，单位为N/m;

　　F为试样能承受的最大压力，单位N;

　　L为试样长边尺寸，单位mm。当试样为标准长度

　　L=100mm,则R= 10F.

　　试验报告包括以下内容

　　国家标准的编号;样品种类、规格;试验所用的标准;试验场所的大气条件;所用试验仪的型号和加压速度;试验结果的算术平均值;其他有助于说明试验结果的资料。

http://www.fts-lab.com/Product/7953083035.html

http://www.fts-lab.com/Product/59710488.html

http://www.fts-lab.com/Product/7461351834.html

　　公司：苏州富港检测(华东检测中心)

　　网址：http://ww.fts-lab.com

　　地址：苏州吴中横泾街道尧南路5号

　　电话：18018198853

　　转载请注明出处:富港检测：ww.fts-lab.com
