医械运输验证(ASTM D4169）
暂无图片。
测试信息
测试方法 : ASTM D4169-16Standard Practice for Performance Testing of Shipping Containers and Systems (DC-13, Level Ⅱ)
测试项目 : 程序A人工搬运试验1、程序C车载堆码试验、程序F松散振动试验、程序I低气压试验、程序E车载振动试验、程序J集中冲击试验、程序A人工搬运试验2
1、 试验前样品状态

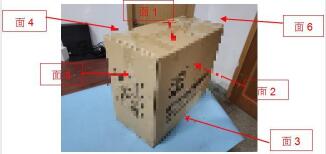

2、面标识
3、试验过程
3.1 人工搬运试验1（ASTM D4169-16标准-程序A）
|
跌落顺序 |
跌落部位 |
跌落高度 |
|
1 |
面 (1) |
381mm |
|
2 |
棱 (3-5) |
|
|
3 |
棱 (2-3) |
|
|
4 |
角 (2-3-5) |
|
|
5 |
角 (3-4-6) |
|
|
6 |
面 (3) |
每个部位跌落1次，共跌落6次。
|
|
|
棱 (3-5) |
3.2 车载堆码试验（ASTM D4169-16标准-程序C）
|
压缩负载计算 |
L=MxJx(H-h)/hxF |
|
M |
产品重量，5.9kg |
|
J |
9.8N/kg |
|
H |
最大堆垛高度，2.7m |
|
h |
样品高度，0.495m |
|
F |
安全系数，7.0 |
|
L |
负载，1803N |
|
|
|
|
测试中 |

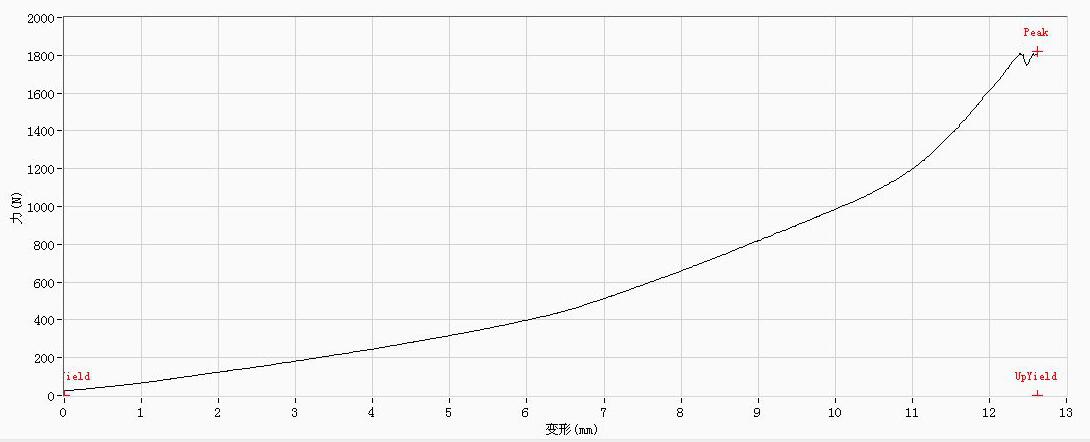

测试曲线 |
3.3 松散振动试验（ASTM D4169-16标准-程序F）
|
测试总时间 |
40分钟 |
|
测试面（3） |
CPM 220，持续20分钟 |
|
测试面（4） |
CPM 220，持续10分钟 |
|
测试面（6） |
CPM 220，持续10分钟 |
|
|
|
|
面（3） |
控制面板 |
3.4 低气压试验（ASTM D4169-16标准-程序I）
|
海拔高度 |
4267m |
|
测试时间 |
60min |
|
|
|
3.5 车载振动试验（ASTM D4169-16标准-程序E）
|
测试类型 |
道路运输（卡车） |
|
测试时间 |
总时间60分钟，其中高等级5分钟（Grms 0.70），中等级15分钟（Grms 0.54），低等级40分钟（Grms 0.40），样品面3向下。 |
表1(卡车):
|
频率(Hz) |
功率谱密度(g2/Hz) |
||
|
/ |
高等级 (Grms 0.70) |
中等级 (Grms 0.54) |
低等级 (Grms 0.40) |
|
1 |
0.00072 |
0.00072 |
0.0004 |
|
3 |
0.030 |
0.018 |
0.010 |
|
4 |
0.030 |
0.018 |
0.010 |
|
6 |
0.0012 |
0.00072 |
0.00040 |
|
12 |
0.0012 |
0.00072 |
0.00040 |
|
16 |
0.0060 |
0.0036 |
0.0020 |
|
25 |
0.0060 |
0.0036 |
0.0020 |
|
30 |
0.0012 |
0.00072 |
0.00040 |
|
40 |
0.0060 |
0.0036 |
0.0020 |
|
80 |
0.0060 |
0.0036 |
0.0020 |
|
100 |
0.00060 |
0.00036 |
0.00020 |
|
200 |
0.000030 |
0.000018 |
0.000010 |
|
|
|
|
面3 |

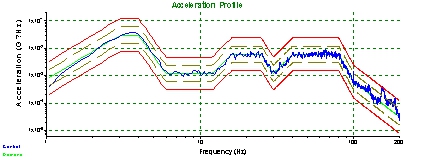

测试谱图(高等级5分钟) |
|
|
|
|

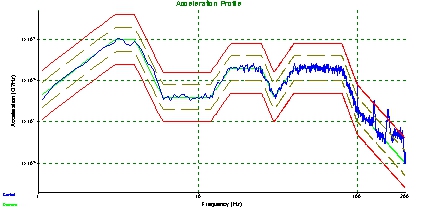

测试谱图(中等级15分钟) |

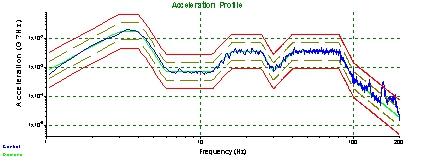

测试谱图(低等级40分钟) |
|
测试类型 |
空运 |
|
测试时间 |
总时间120分钟，测试等级Ⅱ（Grms 1.05），样品面3向下。 |
|
|
|
|
面3 |

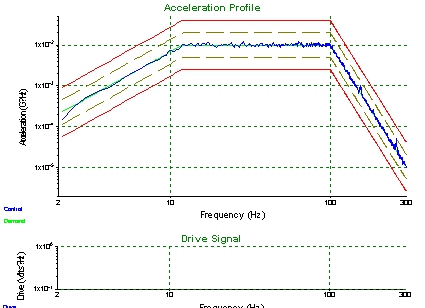

测试谱图 |
表2(空运):
|
频率(Hz) |
功率谱密度（g2/Hz） |
|
/ |
Grms 1.05 |
|
2 |
0.0002 |
|
12 |
0.01 |
|
100 |
0.01 |
|
300 |
0.00001 |
3.6 集中冲击试验（ASTM D4169-16标准-程序J）
|
冲击能量 |
5.4J |
|
冲击高度 |
800mm |
3.7 人工搬运试验2（ASTM D4169-16标准-程序A）
|
跌落顺序 |
跌落部位 |
跌落高度 |
|
1 |
棱 (2-5) |
381mm |
|
2 |
面 (2) |
|
|
3 |
面 (5) |
|
|
4 |
角 (1-2-5) |
|
|
5 |
棱 (1-2) |
|
|
6 |
面 (3) |
762mm |
每个部位跌落1次，共跌落6次。
|
|
|
棱 (2-5) |
4、测试结果
|
样品外箱 |
外箱外观正常，未出现损坏。 |
|
内包材 |
内包材外观正常，未出现损坏。 |
|
单包装 |
单包装外观正常，未出现损坏。 |
|
内部样品 |
内部样品的外观正常，无可视损坏等异常。 |
4.1 试验后样品状态
